Jak obliczyć obciążenie stropu? Kluczowe informacje i praktyczne kroki

Obliczanie obciążenia stropu jest kluczowym elementem w projektowaniu budynków, który zapewnia bezpieczeństwo i trwałość konstrukcji. Właściwe uwzględnienie różnych rodzajów obciążeń, takich jak obciążenia stałe i zmienne, oraz zastosowanie odpowiednich współczynników bezpieczeństwa jest niezbędne, aby uniknąć problemów w przyszłości. W artykule omówimy, jak krok po kroku przeprowadzić obliczenia obciążenia stropu, uwzględniając istotne parametry oraz przykłady praktyczne.

Znajomość zasad obliczania obciążenia stropu pozwala nie tylko na projektowanie nowych budynków, ale także na ocenę nośności istniejących konstrukcji. Ważne jest, aby zrozumieć, jakie czynniki wpływają na stabilność stropu oraz jak poprawnie przeprowadzić obliczenia, aby zapewnić odpowiedni margines bezpieczeństwa.

Najważniejsze informacje:

• Obciążenia stropu dzielą się na stałe (np. masa własna stropu) i zmienne (np. obciążenie użytkowe).
• Kluczowe parametry do obliczeń to rodzaj stropu, jego grubość, rozpiętość oraz zbrojenie.
• Obliczenia należy rozpocząć od pomiaru parametrów geometrycznych, a następnie zidentyfikować wszystkie obciążenia.
• Współczynniki bezpieczeństwa dla obciążeń stałych wynoszą zazwyczaj 1,35, a dla zmiennych 1,5.
• Właściwe obliczenia są niezbędne do zapewnienia bezpieczeństwa konstrukcji oraz oceny nośności stropów w istniejących budynkach.

Rodzaje obciążeń stropu: stałe i zmienne z przykładami

Obciążenia stropu można podzielić na dwie główne kategorie: obciążenia stałe oraz obciążenia zmienne. Obciążenia stałe to te, które są niezmienne w czasie, jak masa własna stropu, izolacje czy wykończenia. Z kolei obciążenia zmienne są związane z codziennym użytkowaniem pomieszczeń, gdzie wpływają na nie meble, sprzęt oraz obecność ludzi. Zrozumienie tych różnic jest kluczowe dla bezpiecznego projektowania konstrukcji budowlanych.

Przykładem obciążenia stałego może być ciężar płyty żelbetowej, który wynosi około 3,75 kN/m². W przypadku obciążeń zmiennych, dla typowego pomieszczenia mieszkalnego przyjmuje się obciążenie użytkowe rzędu 1,5 kN/m². Obie kategorie obciążeń muszą być brane pod uwagę przy obliczaniu nośności stropu, aby zapewnić odpowiednią stabilność i bezpieczeństwo konstrukcji.

Obciążenia stałe: definicja i przykłady zastosowań

Obciążenia stałe to wszystkie ciężary, które są niezmienne i zawsze działają na strop. Obejmują one masę własną stropu, materiałów budowlanych oraz elementów wykończeniowych. Przykłady obciążeń stałych to ciężar płyty betonowej, tynków, podłóg czy izolacji. Właściwe określenie tych obciążeń jest kluczowe dla obliczeń nośności stropu.

W praktyce, obciążenia stałe mogą obejmować różne materiały. Na przykład, w przypadku stropu żelbetowego, jego masa wynosi około 3,75 kN/m². Dodatkowo, jeśli na stropie znajduje się izolacja termiczna o wadze 0,5 kN/m² oraz wykończenie podłogi o wadze 1,2 kN/m², całkowite obciążenie stałe wynosi 5,45 kN/m². Takie dane są niezbędne do dalszych obliczeń.

Obciążenia zmienne: rodzaje i ich wpływ na strop

Obciążenia zmienne to te, które mogą się zmieniać w zależności od użytkowania pomieszczenia. Obejmują one ciężar mebli, sprzętu, a także obecność ludzi. Te obciążenia są kluczowe w kontekście codziennego użytkowania budynków, ponieważ mogą znacznie wpłynąć na nośność stropu.

W typowym pomieszczeniu mieszkalnym, przyjmuje się, że obciążenie użytkowe wynosi około 1,5 kN/m². W przypadku biur, obciążenie to może być wyższe, na przykład 2,0 kN/m², ze względu na większą liczbę osób oraz sprzętu. Wartości te są istotne, ponieważ pomagają określić, jak strop będzie reagował na różne sytuacje, takie jak zmiana przeznaczenia pomieszczenia lub dodanie nowych elementów wyposażenia.

• Obciążenia stałe obejmują masę własną stropu oraz elementy budowlane, jak izolacje i wykończenia.
• Obciążenia zmienne związane są z codziennym użytkowaniem, jak meble i obecność ludzi.
• Obliczenia obciążeń są kluczowe dla zapewnienia bezpieczeństwa i stabilności konstrukcji budowlanych.

Kluczowe parametry do obliczeń obciążenia stropu

Właściwe obliczenie obciążenia stropu wymaga uwzględnienia kilku kluczowych parametrów, które mają istotny wpływ na nośność konstrukcji. Wśród nich znajdują się rodzaj stropu, grubość, rozpiętość oraz zbrojenie. Każdy z tych elementów odgrywa ważną rolę w zapewnieniu stabilności i bezpieczeństwa budynku. Zrozumienie tych parametrów jest niezbędne dla każdego, kto zajmuje się obliczaniem obciążenia stropu.

Rodzaj stropu: jak wpływa na obliczenia?

Rodzaj stropu ma kluczowe znaczenie dla obliczeń nośności, ponieważ różne materiały mają różne właściwości statyczne i dynamiczne. Na przykład, stropy żelbetowe charakteryzują się wysoką nośnością i sztywnością, co sprawia, że są często stosowane w budownictwie. W przeciwieństwie do tego, stropy drewniane mogą być bardziej podatne na odkształcenia, co wymaga innych podejść w obliczeniach.

W przypadku stropów prefabrykowanych, takich jak płyty betonowe, ich masa i struktura wpływają na obciążenia stałe. Z kolei stropy drewniane, ze względu na swoją naturalną elastyczność, mogą lepiej absorbować obciążenia zmienne. Dlatego przy wyborze rodzaju stropu, należy uwzględnić jego właściwości oraz przewidywane obciążenia, aby zapewnić odpowiednią nośność.

Grubość i rozpiętość stropu: znaczenie w obliczeniach

Grubość stropu ma bezpośredni wpływ na jego nośność i sztywność. Im grubszy strop, tym większe obciążenia może on wytrzymać. W praktyce, grubość stropu powinna być dostosowana do przewidywanych obciążeń oraz rodzaju materiału. Na przykład, stropy żelbetowe zazwyczaj mają grubość od 10 do 30 cm w zależności od zastosowania.

Rozpiętość stropu, czyli odległość między podporami, również jest kluczowym czynnikiem. Większa rozpiętość wymaga większej grubości oraz lepszego zbrojenia, aby zapewnić stabilność konstrukcji. Przy projektowaniu stropu, warto konsultować się z normami budowlanymi, aby dobrać odpowiednią grubość i rozpiętość, które zapewnią bezpieczeństwo i trwałość.

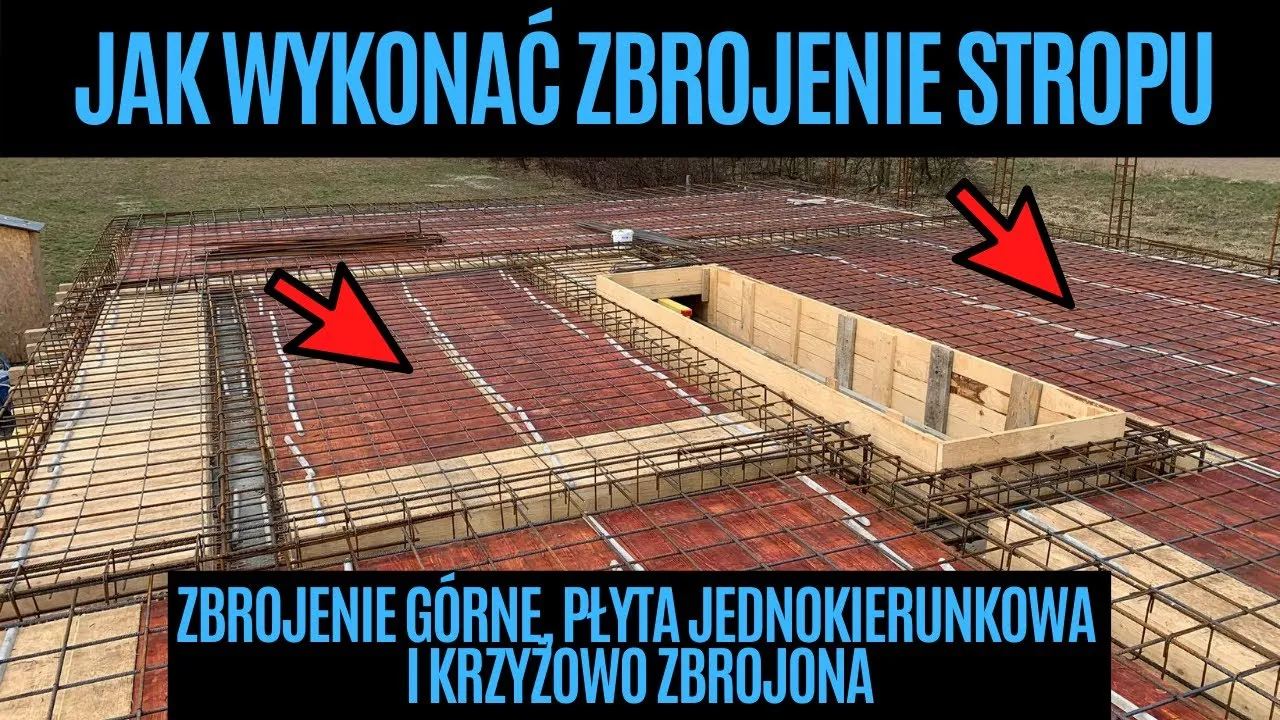

Zbrojenie stropu: jego rola w obliczeniach obciążenia

Zbrojenie stropu odgrywa kluczową rolę w obliczeniach obciążenia, ponieważ zapewnia odpowiednią nośność i stabilność konstrukcji. Zbrojenie, które najczęściej wykonuje się z prętów stalowych, ma na celu wzmocnienie stropu, aby mógł on wytrzymać różne obciążenia, zarówno stałe, jak i zmienne. Dzięki odpowiedniemu rozmieszczeniu zbrojenia, strop może lepiej radzić sobie z siłami działającymi na niego, co jest szczególnie ważne w przypadku dużych rozpiętości.

Wśród różnych typów zbrojenia wyróżniamy zbrojenie główne i zbrojenie dodatkowe. Zbrojenie główne, umieszczane w dolnej części stropu, odpowiada za przenoszenie głównych obciążeń. Na przykład, w stropach żelbetowych, zbrojenie główne składa się zazwyczaj z prętów stalowych o średnicy 12-16 mm. Z kolei zbrojenie dodatkowe, umieszczane w górnej części, ma na celu kontrolowanie pęknięć i zwiększenie odporności na zginanie. W przypadku stropów drewnianych, zbrojenie może przybierać formę metalowych łączników, które wzmacniają połączenia między elementami drewnianymi.

Właściwe zaprojektowanie i rozmieszczenie zbrojenia jest kluczowe dla zapewnienia bezpieczeństwa i trwałości stropów. Warto pamiętać, że niewłaściwie dobrane zbrojenie może prowadzić do osłabienia konstrukcji i zwiększonego ryzyka uszkodzeń. Dlatego ważne jest, aby inżynierowie budowlani dokładnie analizowali wymagania dotyczące zbrojenia, dostosowując je do specyfikacji projektu.

• Zbrojenie główne i dodatkowe są kluczowe dla nośności stropu.
• Pręty stalowe o średnicy 12-16 mm są często stosowane w stropach żelbetowych.
• W przypadku stropów drewnianych, metalowe łączniki wzmacniają połączenia.

Wykorzystanie współczynników bezpieczeństwa w obliczeniach

Współczynniki bezpieczeństwa są kluczowym elementem w procesie obliczania obciążenia stropu, ponieważ zapewniają odpowiedni margines bezpieczeństwa w konstrukcjach budowlanych. Ich głównym celem jest uwzględnienie niepewności związanych z obciążeniami, materiałami oraz warunkami eksploatacyjnymi. Odpowiednie zastosowanie współczynników bezpieczeństwa pozwala na zminimalizowanie ryzyka uszkodzeń oraz zwiększenie trwałości budynków.

W praktyce, współczynniki bezpieczeństwa są określane na podstawie norm budowlanych oraz zależą od rodzaju obciążenia. Na przykład, dla obciążeń stałych, takich jak masa własna stropu, stosuje się współczynnik 1,35, natomiast dla obciążeń zmiennych, takich jak meble czy ludzie, przyjmuje się współczynnik 1,5. Dodatkowo, w przypadku obciążeń wyjątkowych, takich jak te związane z sytuacjami awaryjnymi, współczynnik może wynosić 1,0. To zróżnicowanie pozwala na dostosowanie obliczeń do specyfiki danego projektu.

Określenie odpowiednich współczynników bezpieczeństwa powinno być przeprowadzane zgodnie z obowiązującymi normami i przepisami budowlanymi. Warto również skonsultować się z doświadczonym inżynierem budowlanym, aby upewnić się, że zastosowane wartości są właściwe dla konkretnego zastosowania. Prawidłowe określenie współczynników bezpieczeństwa jest kluczowe dla zapewnienia stabilności i bezpieczeństwa konstrukcji budowlanych.

• Współczynniki bezpieczeństwa są niezbędne do uwzględnienia niepewności w obliczeniach.
• Dla obciążeń stałych stosuje się współczynnik 1,35, a dla zmiennych 1,5.
• Współczynniki powinny być określane zgodnie z normami budowlanymi i specyfiką projektu.

Obliczenia dla stropu betonowego: krok po kroku

Obliczenia obciążenia stropu betonowego są kluczowym elementem w projektowaniu budynków. Przykładowo, rozważmy strop żelbetowy o grubości 15 cm i rozpiętości 4,5 m w typowym pomieszczeniu mieszkalnym. W tym przypadku, musimy uwzględnić ciężar własny stropu, obciążenia użytkowe oraz dodatkowe elementy wykończeniowe. W poniższych krokach przedstawimy, jak przeprowadzić te obliczenia.

Pierwszym krokiem jest pomiar parametrów geometrycznych stropu. W przypadku naszego stropu betonowego, jego grubość wynosi 15 cm, a rozpiętość między podporami to 4,5 m. Następnie, określamy ciężar własny stropu, który dla płyty żelbetowej wynosi około 3,75 kN/m². Dodatkowo, uwzględniamy obciążenie użytkowe, które w typowym pomieszczeniu mieszkalnym przyjmuje wartość 1,5 kN/m².

Kolejnym krokiem jest zsumowanie wszystkich obciążeń stałych. W naszym przypadku dodajemy ciężar własny stropu oraz obciążenie od warstw wykończeniowych, które wynosi około 1,2 kN/m². Po zsumowaniu tych wartości, otrzymujemy całkowite obciążenie stałe wynoszące 6,69 kN/m². Na koniec, musimy uwzględnić współczynniki bezpieczeństwa: dla obciążeń stałych stosujemy współczynnik 1,35, co daje maksymalne dopuszczalne obciążenie wynoszące 8,94 kN/m².

Obliczenia dla stropu drewnianego: praktyczny przykład

Obliczenia obciążenia stropu drewnianego różnią się od tych dla stropu betonowego. Rozważmy strop drewniany o grubości 20 cm i rozpiętości 5 m w pomieszczeniu biurowym. W tym przypadku również należy uwzględnić ciężar własny stropu, obciążenia użytkowe oraz dodatkowe elementy wykończeniowe. Poniżej przedstawiamy poszczególne kroki obliczeń.

Na początku musimy zmierzyć parametry geometryczne stropu. Dla naszego stropu drewnianego, jego grubość wynosi 20 cm, a rozpiętość to 5 m. Ciężar własny stropu drewnianego jest niższy niż w przypadku betonu i wynosi około 2,5 kN/m². Dodatkowo, obciążenie użytkowe w pomieszczeniu biurowym wynosi około 2,0 kN/m².

Następnie, sumujemy wszystkie obciążenia stałe. W tym przypadku dodajemy ciężar własny stropu oraz obciążenie od warstw wykończeniowych, które wynosi 1,0 kN/m². Całkowite obciążenie stałe wynosi 5,5 kN/m². Po uwzględnieniu współczynnika bezpieczeństwa dla obciążeń stałych, który wynosi 1,35, maksymalne dopuszczalne obciążenie stropu drewnianego wynosi 7,43 kN/m².

Innowacyjne materiały i technologie w budownictwie stropów

W miarę jak technologia budowlana się rozwija, pojawiają się nowe materiały i metody, które mogą znacząco wpłynąć na nośność stropu oraz jego obliczenia. Przykładem są stropy wykonane z kompozytów, które łączą w sobie lekkość i wytrzymałość, co pozwala na zmniejszenie grubości stropu bez utraty jego nośności. Takie innowacje mogą zredukować koszty materiałów oraz czas budowy, a także przyczynić się do bardziej efektywnego wykorzystania przestrzeni w budynkach.

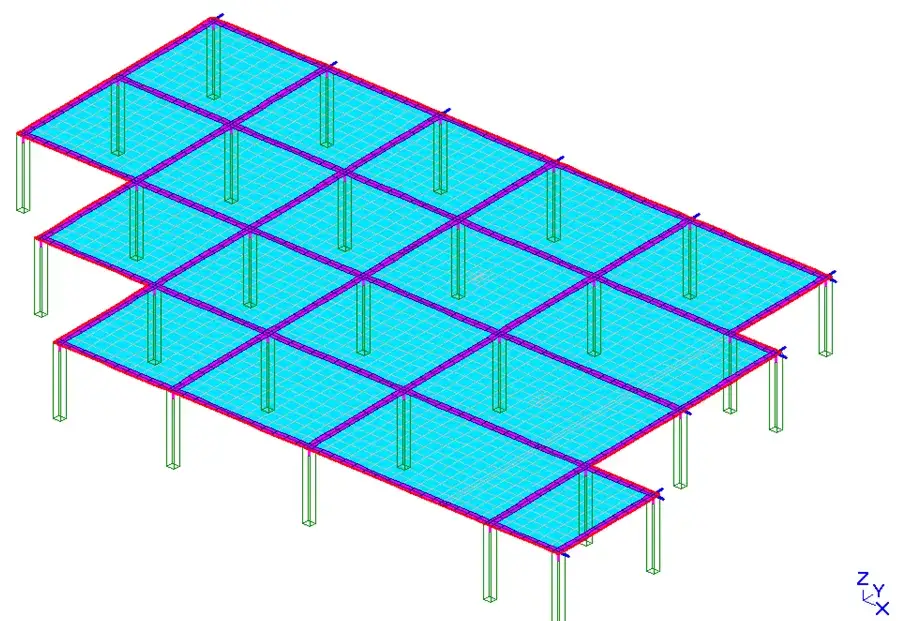

Dodatkowo, zastosowanie technologii BIM (Building Information Modeling) umożliwia dokładniejsze modelowanie konstrukcji stropów, co pozwala na lepsze przewidywanie obciążeń oraz ich wpływu na całą konstrukcję. Dzięki temu inżynierowie mogą optymalizować projekty, stosując odpowiednie współczynniki bezpieczeństwa i analizując różne scenariusze obciążeń. W przyszłości, integracja sztucznej inteligencji w procesie projektowania może jeszcze bardziej usprawnić obliczenia, prowadząc do bardziej złożonych i bezpiecznych konstrukcji.
